Mel Spectrogram 是语音识别、音频分类、音乐信息检索里非常常见的输入特征。它做的事情可以简单理解为：把一段一维波形，变成一张“符合人耳听觉习惯”的时间-频率能量图。

1. 从一段声音开始

计算机拿到的音频通常是一串采样点：

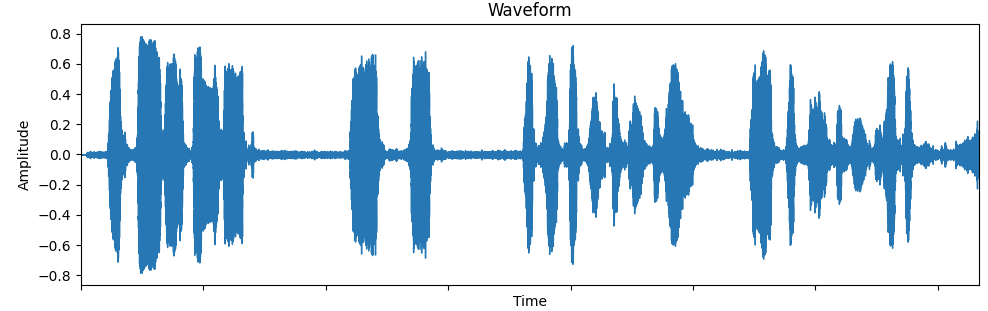

waveform

这串数字描述了空气振动随时间变化的幅度。问题是，直接看波形很难回答这些问题：

  • 这段声音里有哪些频率？
  • 某个频率是在什么时候出现的？
  • 对人耳来说，哪些变化更重要？

所以我们需要一种更适合分析声音的表示。

graph LR A[原始波形 waveform] --> B[分帧 window] B --> C[FFT] C --> D[线性频谱 spectrogram] D --> E[Mel 滤波器组] E --> F[Mel Spectrogram] F --> G[log 压缩] G --> H[Log-Mel 特征]

2. 为什么不能只做一次 FFT？

FFT 可以告诉我们“一整段声音里有哪些频率”，但它会丢掉时间信息。

比如一段音频里先说 “a”，后说 “i”。如果直接对整段音频做 FFT，我们只能知道整段音频总体有哪些频率，不知道这些频率分别出现在什么时候。

语音是随时间变化的信号，所以更常用的是 STFT（Short-Time Fourier Transform，短时傅里叶变换）。

STFT 的做法是：

  1. 把音频切成很多短帧，比如每帧 25ms。
  2. 相邻帧之间有重叠，比如每 10ms 移动一次。
  3. 对每一帧分别做 FFT。
  4. 把每一帧的频谱按时间排起来。

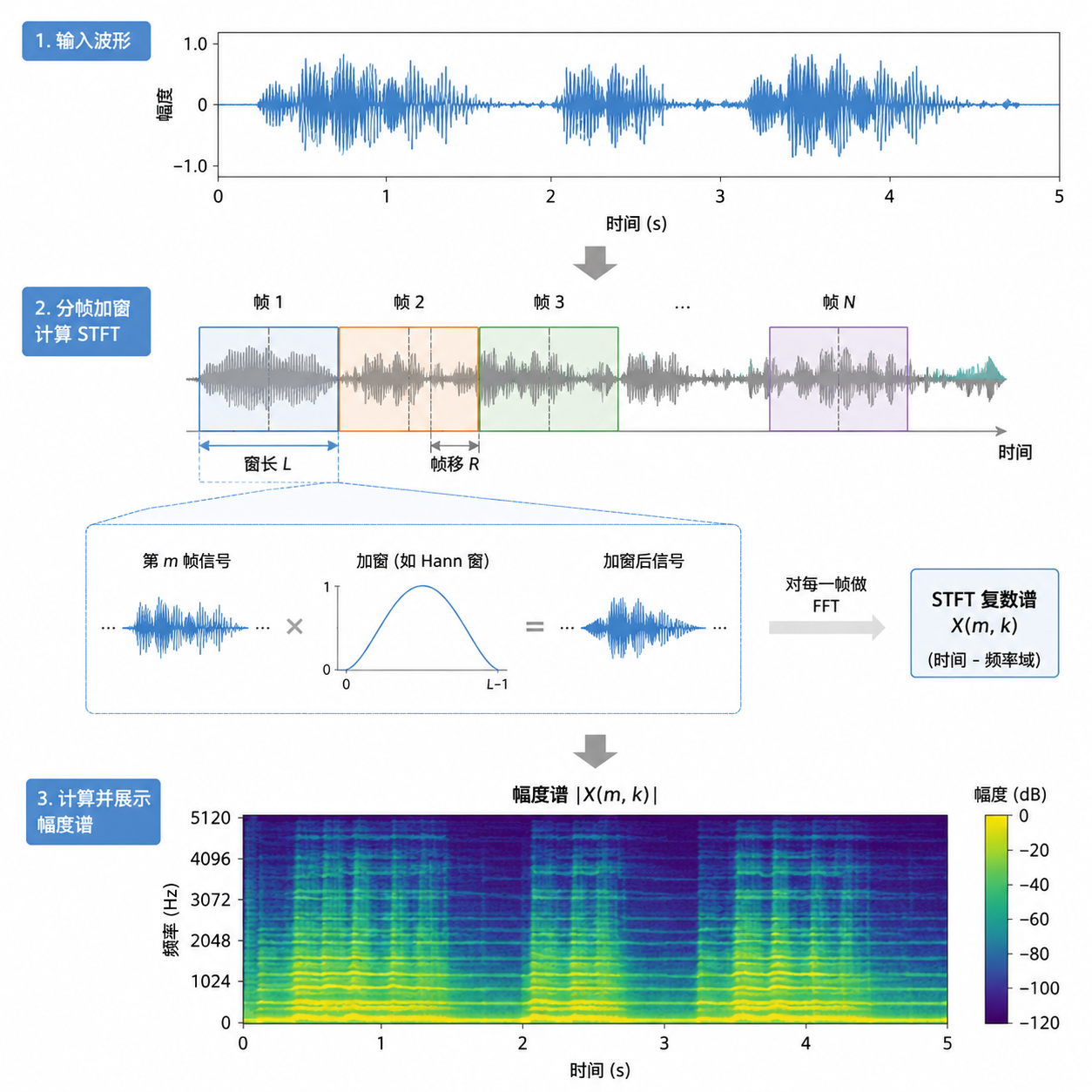

幅度谱计算过程

这张“横轴是时间，纵轴是频率，颜色表示能量”的图，就是 Spectrogram（声谱图）。

3. STFT 到底在算什么？

假设输入音频是 $x[n]$，第 $m$ 帧的起点是 $mH$，其中 $H$ 是 hop length。每帧先乘一个窗函数 $w[n]$，再做 FFT：

$$ X(m, k) = \sum_{n=0}^{N-1} x[n + mH] \cdot w[n] \cdot e^{-j2\pi kn/N} $$

其中：

符号含义
$N$FFT 点数，也通常是窗口大小附近的值
$H$帧移，决定相邻帧间隔
$m$第几帧，也就是时间维索引
$k$第几个频率 bin
$w[n]$窗函数，常用 Hann window

FFT 输出的是复数，实际做特征时通常取幅度谱或功率谱：

$$ P(m, k) = |X(m, k)|^2 $$

到这里得到的是普通线性频谱。它的频率刻度是线性的，比如 0Hz、100Hz、200Hz、300Hz …

4. 为什么要用 Mel 频率？

人耳对频率的感知不是线性的。

我们对低频变化更敏感，对高频变化相对迟钝。比如：

  • 300Hz 到 400Hz 的变化，人耳容易感觉明显。
  • 8000Hz 到 8100Hz 的变化，人耳通常没那么敏感。

这就像看地图：市区街道很密，需要细看；荒野区域可以粗略一些。Mel 频率就是一种“听觉地图投影”：低频区域分辨率高，高频区域分辨率低。

常用的 Hz 到 Mel 转换公式是：

$$ m = 2595 \log_{10}(1 + \frac{f}{700}) $$

反过来：

$$ f = 700(10^{m/2595} - 1) $$

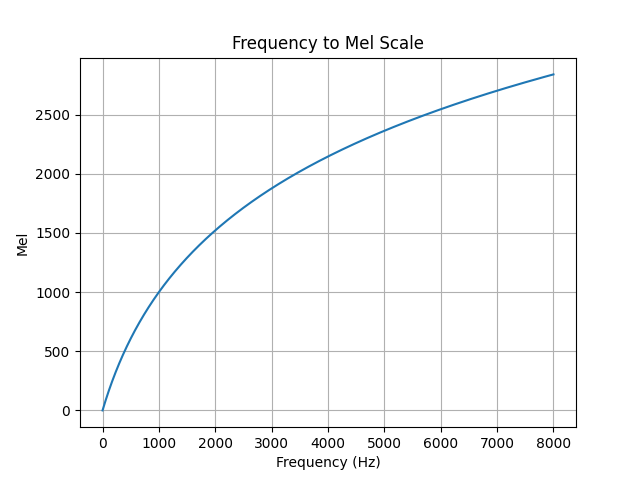

frequency to mel frequency

大致效果如下：

1
2
3
4
5
6
7
8

Hz 线性刻度:
0      1000      2000      3000      4000      5000      6000      7000      8000
|--------|---------|---------|---------|---------|---------|---------|---------|

Mel 滤波器中心频率:
0  90 190 300 430 580  760  980  1250  1600  2050  2650  3500  5000       8000
|--|--|---|---|----|----|----|----|-----|-----|-----|-----|------|----------|
低频更密，高频更稀

5. Mel 滤波器组是什么？

Mel Spectrogram 的核心不是一个神秘算法，而是一组三角形滤波器。

它们铺在线性频谱上，每个滤波器负责统计一小段频率范围内的能量。低频处滤波器更窄、更密；高频处滤波器更宽、更稀。

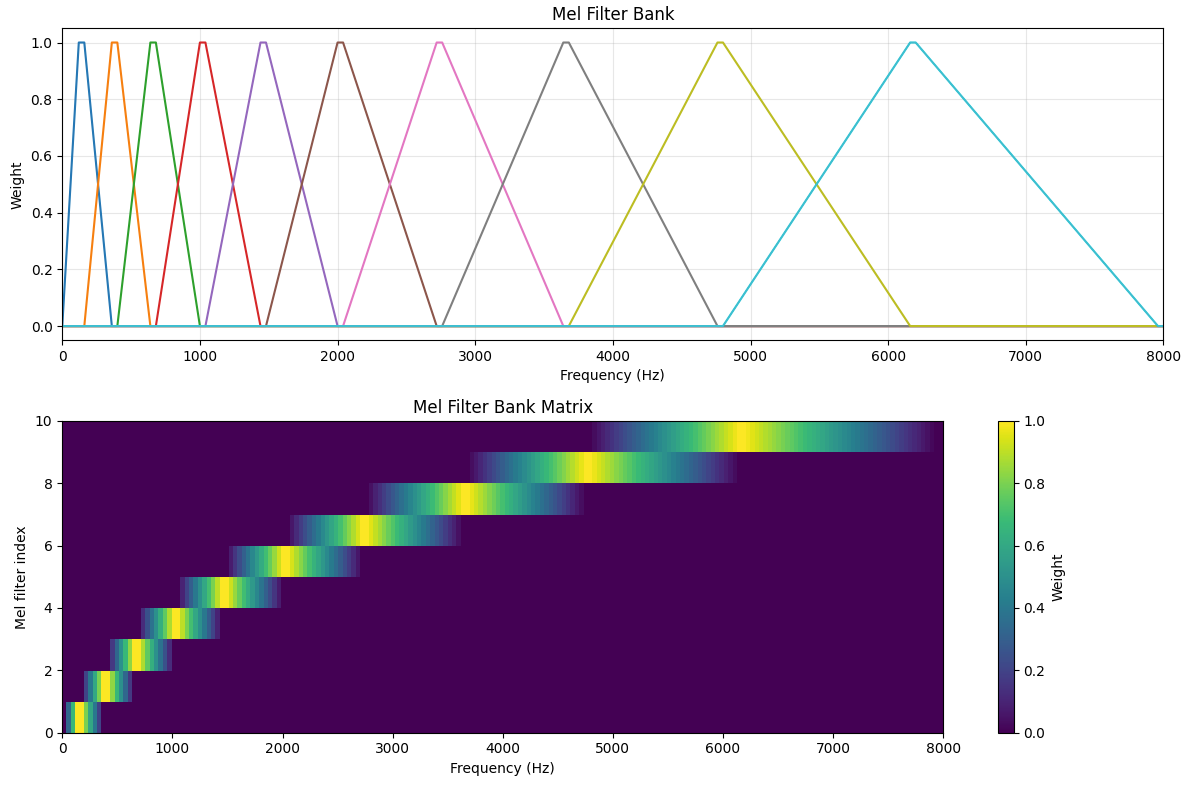

标准梅尔滤波器

如果线性功率谱是 $P(m, k)$，Mel 滤波器组是 $M(i, k)$，那么第 $i$ 个 Mel 频带的能量为：

$$ S(m, i) = \sum_k P(m, k) \cdot M(i, k) $$

写成矩阵形式更直观：

$$ \text{MelPower} = \text{PowerSpectrogram} \times \text{MelFilterBank}^T $$

最终通常再做 log 压缩：

$$ \text{LogMel}(m, i) = \log(S(m, i) + \epsilon) $$

加上 $\epsilon$ 是为了避免 $\log(0)$。

Whisper 中的 Mel filter bank

Whisper 使用的 Mel filter bank 并不是在推理时临时手写生成的。OpenAI Whisper 里预先保存了 mel_filters.npz，其中 80 维版本的生成方式等价于：

1
2
3
4
5

librosa.filters.mel(
    sr=16000,
    n_fft=400,
    n_mels=80,
)

这里没有显式写出的默认参数也很重要：

1
2

htk=False
norm="slaney"

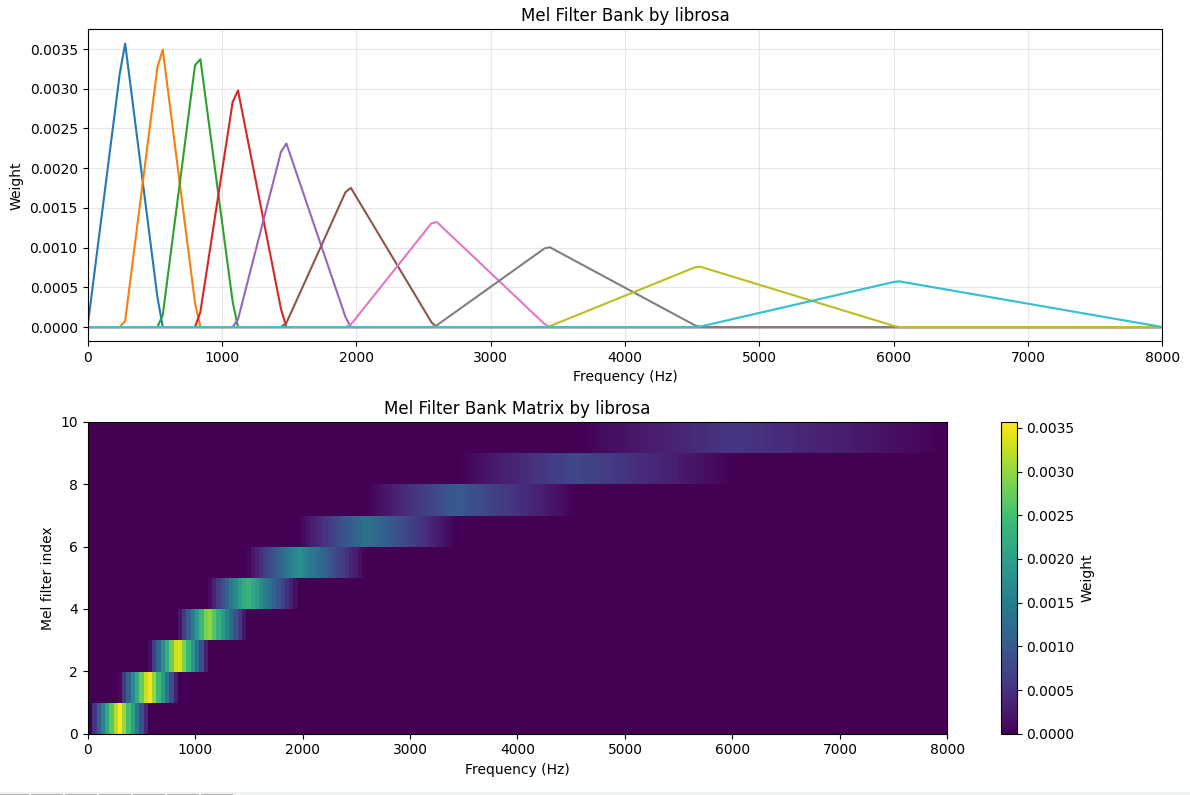

面积归一化的梅尔滤波器

也就是说，Whisper 使用的是 Slaney 风格的 Mel 标尺，并且对 Mel filter 做了面积归一化。whisper.cpp 在模型转换时会把这组预计算好的 filter bank 写入 ggml 模型文件，运行时只是加载并使用这些系数。

面积归一化的含义是：三角滤波器不再追求每个峰值都等于 1，而是让每个滤波器覆盖区域的面积更接近一致。因为 Mel 滤波器在 Hz 轴上越往高频越宽，如果所有三角形峰值都固定为 1，高频滤波器会覆盖更多 FFT bin，自然累加出更大的能量。这会给高频 Mel band 带来额外偏置。

1
2
3
4
5

不归一化：
高频 filter 更宽 -> 累加更多频点 -> 输出偏大

面积归一化：
高频 filter 更宽 -> 峰值相应降低 -> 各频带能量更可比

因此，norm="slaney" 的好处不是让图形看起来更整齐，而是让 Mel 频带更接近“对一个频率区间的加权平均能量”，而不是简单“加权求和”。这能减少由于滤波器宽度不同造成的能量偏差，也保证推理时的输入特征分布和 Whisper 训练时保持一致。

6. 为什么模型喜欢 Log-Mel？

很多 ASR、音频分类模型并不直接吃原始波形，而是吃 Log-Mel 特征。原因主要有几个。

6.1 更接近人耳听觉

语音识别的目标不是还原波形，而是识别“人听到的内容”。Mel 刻度把频率轴变成更接近人耳感知的尺度，对语音任务很自然。

6.2 降低输入维度

以 16kHz 音频、400 点 FFT 为例，线性频谱有 201 个频率 bin。经过 Mel 滤波器组后，常见配置只保留 80 个 Mel bins。

1
2

线性功率谱:  201 维 / frame
Mel 特征:     80 维 / frame

这相当于把不必要的频率细节做了一次听觉意义上的压缩。

6.3 log 压缩更适合学习

声音能量的动态范围很大。一个很响的声音可能比很轻的声音能量大几百倍甚至几千倍。直接用线性能量，模型容易被大能量区域支配。

log 压缩可以把乘法比例变成加法差异：

1
2

energy:  1      10      100      1000
log:     0      2.3     4.6      6.9

这也更接近人耳对响度的感知方式。

7. 常见参数怎么选？

语音任务里最常见的配置：

参数常见值说明
sample_rate16000ASR 常用 16kHz
win_length40025ms，$16000 \times 0.025 = 400$
hop_length16010ms，$16000 \times 0.01 = 160$
n_fft512FFT 点数，通常不小于 win_length
n_mels80Whisper、Paraformer 等常见取值
f_min0最低频率
f_max800016kHz 采样时 Nyquist 频率

帧长和帧移的意义：

1
2
3
4
5
6
7

16kHz 音频:
1 秒 = 16000 个采样点

win_length = 400  -> 每帧 25ms
hop_length = 160  -> 每 10ms 产生一帧

所以 1 秒音频大约产生 100 帧特征。

如果最终特征维度是 80，那么 1 秒音频大约变成：

1

100 frames x 80 mel bins

这已经很像一张小图片了。横轴是时间，纵轴是 Mel 频率，像素值是 log energy。

8. 实践：用 librosa 计算 Mel Spectrogram

先安装依赖：

1

pip install librosa matplotlib soundfile
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

def show_mel_filters_by_librosa(n_fft, n_mel, sample_rate, htk=False, norm='slaney'):
    import librosa

    filters = librosa.filters.mel(
        sr=sample_rate,
        n_fft=n_fft,
        n_mels=n_mel,
        htk=htk,
        norm=norm,
    )
    frequency_bins = librosa.fft_frequencies(sr=sample_rate, n_fft=n_fft)

    fig, axes = plt.subplots(2, 1, figsize=(12, 8))

    for i in range(n_mel):
        axes[0].plot(frequency_bins, filters[i])
    axes[0].set_title('Mel Filter Bank by librosa')
    axes[0].set_xlabel('Frequency (Hz)')
    axes[0].set_ylabel('Weight')
    axes[0].set_xlim(0, sample_rate / 2)
    axes[0].grid(True, alpha=0.3)

    img = axes[1].imshow(
        filters,
        origin='lower',
        aspect='auto',
        extent=[0, sample_rate / 2, 0, n_mel],
    )
    axes[1].set_title('Mel Filter Bank Matrix by librosa')
    axes[1].set_xlabel('Frequency (Hz)')
    axes[1].set_ylabel('Mel filter index')
    fig.colorbar(img, ax=axes[1], label='Weight')

    plt.tight_layout()
    plt.show()

    return filters

9. 与 ASR 前端的关系

在 ASR 系统里，Mel Spectrogram 通常是声学前端的第一步。

graph LR A[PCM / WAV] --> B[Log-Mel / FBank] B --> C[CMVN] C --> D[LFR / stacking] D --> E[Encoder] E --> F[CTC / Attention / RNN-T] F --> G[文本]

不同系统叫法可能略有差异：

名称常见含义
Mel SpectrogramMel 频带能量图，通常可能还没取 log
Log-Mel取 log 或 dB 后的 Mel 特征
FBankFilter Bank 特征，在 ASR 中通常就是 Log-Mel filterbank
MFCC在 Log-Mel 后再做 DCT 得到的倒谱特征

现代深度学习 ASR 更常用 Log-Mel / FBank，而不是 MFCC。因为神经网络可以自己学习频带之间的组合关系，不一定需要 DCT 做进一步压缩。

10. 常见坑

10.1 采样率要对齐

模型训练用 16kHz，推理也应该用 16kHz。采样率不一致会导致频率轴整体错位。

10.2 power 和 amplitude 不要混

幅度谱是：

$$ |X| $$

功率谱是：

$$ |X|^2 $$

librosa.feature.melspectrogram(..., power=2.0) 用的是功率谱。不同框架如果这里不一致，特征数值会明显不同。

10.3 log、ln、dB 的差异

有些实现用自然对数：

1

np.log(x + eps)

有些实现用 dB：

1

10 * np.log10(x + eps)

它们表达的信息相近，但数值尺度不同。部署模型时要和训练阶段保持一致。

10.4 shape 方向要确认

librosa 常见输出是：

1

(mel_bins, frames)

ASR runtime 常见输入是：

1

(frames, mel_bins)

这里错了，模型不会报特别明显的错误，但识别结果会很离谱。

11. 总结

Mel Spectrogram 可以理解成三层变换：

  1. STFT：把波形变成时间-频率图。
  2. Mel 滤波器组：把线性频率轴变成更接近人耳的 Mel 频率轴。
  3. log 压缩：把巨大能量范围压缩到更适合模型学习的尺度。

最终得到的 Log-Mel 特征，是一张“人耳友好 + 模型友好”的声音图片。它既保留了语音随时间变化的频率结构，又比原始波形更稳定、更低维、更容易被神经网络使用。
